接口前置设计
在工厂阶段完成管道、电气、自控和联锁关系梳理，为现场快速连接创造条件。
技术价值
把多单元工程变成可运输、可联接的系统
模块化的价值不在于把设备装进撬架，而在于提前处理接口、联锁、运输和检修条件，降低偏远或海外现场的不确定性。
处理单元按需组合
预处理、膜浓缩、MVR 与污泥单元依据水质和回用目标配置，不套用固定设备清单。
现场边界提前校核
运输尺寸、防腐防爆、供水供电、检修空间和备件条件在设计阶段同步确认。
9-SKID SYSTEM VIEW
先看全流程，再看九撬装单元关系
流程总图对应分质处理和双路径回用逻辑，九撬阵列图对应各处理单元的模块化集成关系。
页岩气压裂返排废液九撬装处理流程总图。

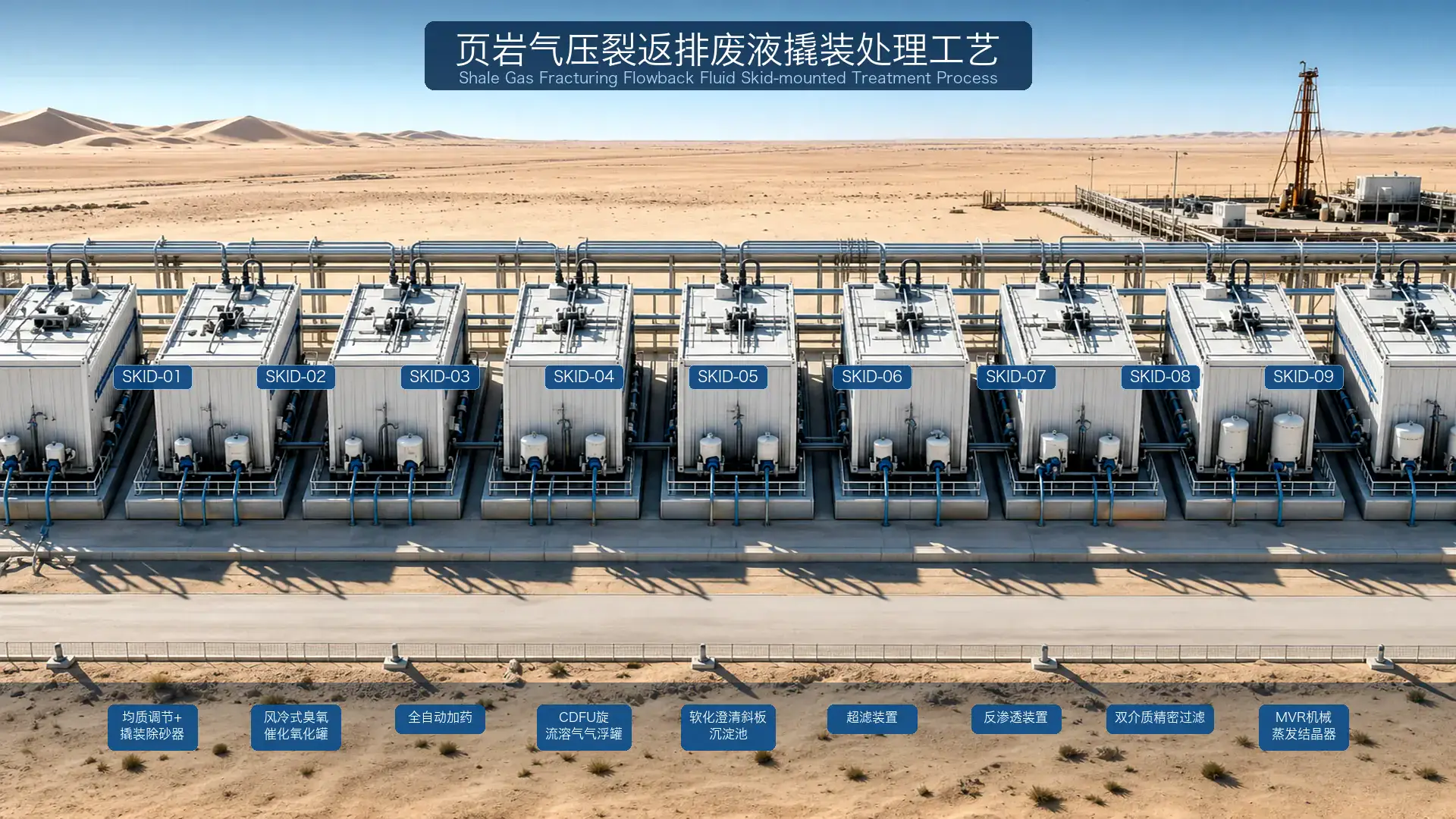

SKID01–09 模块阵列与单元功能关系示意。
01 / PROJECT OVERVIEW
为极端复杂返排水建立稳定处理边界
页岩气压裂返排废液同时具有高黏、高固、高盐、含硫与水量剧烈波动等特征，需要先把污染负荷、磨蚀结垢和多井返排峰值拆分处理。
五类核心水质难点
高黏难降解
残留胍胶与高分子助剂使常规工艺易堵塞，必须先破胶并降低有机负荷。
高固高磨蚀
页岩砂与支撑剂持续磨损泵、阀门和膜元件，需要在前端完成旋流除砂。
高盐高结垢
钙、镁、钡、锶容易形成硬垢，软化除硬与膜前保护不可缺失。
含硫与微量放射性
H₂S 带来腐蚀风险，地层镭钡可能形成 TENORM 放射性危废，需要分级检测和隔离。
水量波动极大
短期产液峰值变化明显，荒漠缺少淡水资源，系统需要缓冲水量并组织闭路回用。
02 / TREATMENT OBJECTIVES
四项处理目标对应不同出水去向
根据回注、回配、零排放和固废处置四类边界组织处理链，避免用单一出水指标覆盖全部运行场景。
地层深井回注
出水按甲方资料满足 Sonatrach 油气回注要求，用于具备回注条件的场站。
压裂液回配复用
分别对应胍胶冻胶与耐盐滑溜水两套水质要求，处理产水优先回到压裂配液系统。
高盐浓水零液相外排
无回注井时采用双膜脱盐与 MVR 蒸发结晶，清水回用，盐分固化后按危废处置。
固废分级管控
污泥和结晶盐按放射性等级分类，配套危废转运与填埋全流程台账。
03 / MODULAR SKID PROCESS
九撬协同的分质处理与双路径回用
前端完成均质、破胶、除油、除硬和精细过滤，再根据盐度分为直接回用 / 回注与双膜脱盐 + MVR 结晶两条路线。
01压裂返排废液
02SKID01 均质调节 + 旋流除砂
03SKID02 风冷臭氧催化氧化
04SKID04 CDFU 旋流溶气气浮
05SKID05 软化斜板沉淀
06SKID06 双级精细过滤
直接回配 / 回注
过滤出水满足相应水质边界后，直接进入压裂液回配或地层回注路线。
SKID07 双膜脱盐 → SKID08 MVR 结晶
UF + RO 产水回用；膜浓水进入风冷 MVR 蒸发结晶，冷凝水回用，干盐按危废处置。
SKID03全自动加药撬贯穿各处理单元+SKID09污泥脱水、总控配电与远程 SCADA
SKID01–09 核心功能
SKID03 为全流程提供自动加药，各处理单元污泥统一进入 SKID09 脱水；总控配电与远程监控同撬集成。
均质调节 + 旋流除砂
缓冲水量波动，前置去除粗砂与大颗粒固相，保护后端设备。
风冷臭氧催化氧化
风冷无需冷却水，强氧化破胶、降解 COD，并消除胶体稳定性。
全自动加药
集成 PAC、PAM、碱、酸、阻垢剂等 8 套药剂系统，PLC 联动精准投加。
CDFU 旋流溶气气浮
快速分离浮油、悬浮物与有机絮体，降低后续单元浊度负荷。
软化澄清斜板沉淀
药剂沉淀钙、镁、钡、锶，去除硬度并抑制膜系统结垢。
双级分质精细过滤
石英砂与活性炭串联过滤，截留微量杂质，形成膜系统保护屏障。
超滤 + 反渗透双膜
深度脱盐并去除溶解性盐类，产出高品质回配清水。
风冷 MVR 蒸发结晶
浓水低温蒸发，蒸馏水回用，盐分结晶固化并分类处置。
污泥脱水 + 总控配电
叠螺脱水减量，集成 PLC、防爆配电与远程 SCADA，实现全域集中联动。
04 / CORE TECHNICAL ADVANTAGES
面向荒漠油气现场的七项成套能力
从散热、防爆防腐、运行控制到搬迁复用，围绕缺水、高盐、偏远和连续波动工况完成系统级设计。
全风冷模块化设计
臭氧与 MVR 均采用风冷散热，无需配套冷却水塔，适配撒哈拉荒漠缺水环境。
防爆防腐分级材质
全设备按 Ex d II BT4 防爆配置；清水侧采用 304 不锈钢，高盐浓水侧采用 2205 双相钢，面向高盐、臭氧及酸碱腐蚀工况。
三档自适应智能运行程序
依据进水负荷与盐度切换运行策略，在节能、稳定处理与峰值保障之间动态平衡。
低负荷
臭氧旁路减量，产水直接回用，膜系统与 MVR 间歇运行节电。
标准工况
全流程串联运行，按水质分流并组织多路径回用。
峰值高盐
全套设备满负荷运行，浓水 100% 进入蒸发结晶。
分质多路快速接驳
各撬预留多组进出水接口，可按水质切换回用、回流和脱盐路线，提高设备利用率与现场调度弹性。
放射性危废合规管控
污泥与结晶盐分级开展辐射检测，独立密闭暂存并形成转运处置台账，按甲方资料面向阿尔及利亚法规及 Sonatrach 项目要求配置。
全自动无人值守
PLC 集中联动控制，在线监测 COD、TDS、辐射及气体浓度，支持故障自动旁路、声光报警与远程中控预警。
可搬迁复用
集装箱撬装一体化预制并在工厂完成预装调试，井场安装调试周期按甲方资料为 28 天，开采结束后可转运至新平台复用。
05 / LIQUID & HAZARDOUS STORAGE
配套储液与分区危废系统
储液能力与九撬处理线协同配置，用于缓冲多井返排波动、组织清水回用并隔离不同属性固废。
废液缓冲罐
平抑 6 井同步返排时的峰值水量，为后续处理线提供更稳定的进水边界。
回用清水罐
储存处理产水，可向本平台或相邻井场提供压裂配液回用水。
分区危废暂存仓
除砂废渣、普通污泥及放射性结晶盐分别进入独立密闭存储区。
APPLICATIONS
适用场景
适用于海外页岩气与致密油压裂返排液、高盐油气产出水及荒漠偏远油气场站，尤其面向缺水、无蒸汽热源、防爆要求高和设备需要搬迁复用的野外工况。
